UPS Single Line Diagram

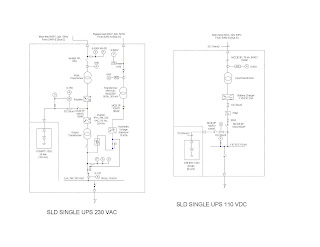

UPS atau Uninterruptuble Power Supply AC dan DC diperlihat pada gambar di sebelah.
Sebagaimana kita lihat komponen utamanya dari UPS AC adalah Trafo mendapatkan tegangan yang sesuai dengan masukan battery charger.
Battery Charger selain memasok batery bank juga mensuplai inverter, keluaran inverter dimasukan lagi ke Trafo untuk mendapat tegangan yang diperlukan peralatan sistem.
Pada gambar tersebut ada statik switch yang berfungsi mentransfer suplai dari UPS ke alternate source.
Alternate sourcenya dilengkapi dengan penyesuai tegangan. Tegangan keluaran inverter dan Alternate source selalu dirancang dalam keadaan sinkron. Transfer tidak akan terjadi jika kedua tegangan tersebut tidak sinkron.
Kemudian ada maintenance by pass yang berfungsi untuk memindahkan suplai dari inverter ke alternate source dengan persyaratan statik switch sudah closed terlebih dahulu.
Mengenai prinsip kerja dari alat alat tersebut bisa dilihat dari literature atau bacaan lainnya.
